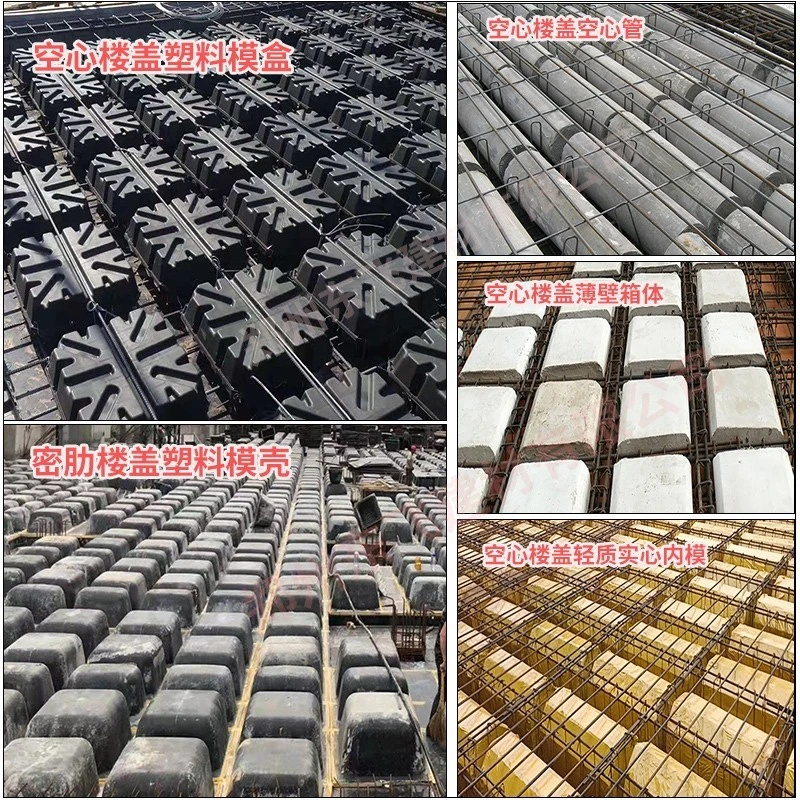

现浇空心楼盖板轻质筒芯内模空心管

现浇空心楼板空心管筒芯的说明：

1、    设计空心楼板的依据为《现浇钢筋混凝土空心楼板房屋结构设计和施工技术规程》

2、    现浇空心楼盖施工应严格按照现浇钢筋混凝土空心楼板房屋结构设计和施工技术规程

3、    空心管离预留洞边净距不应小于50mm，空心管离梁（墙）边净距应大于50mm，且不小于0.2倍的板厚。

4、    本工程空心管采用预制空心管，标准管1米，管与管之间的肋宽见各大样，管的布置以平行与板的短跨方向为原则。

5、    空心管的排放应综合考虑楼板预留孔位置，以孔留于空心管处洞口，少切断板受力主筋为原则。

6、    因楼板留孔而切断板受力筋，则应在留孔四周板肋内加筋，加筋原则为：与空心管平行方向每侧板肋内各加一半被切断钢筋，且直通入两端梁内40d，与空心管垂直方向孔每侧各加2 12直通两端梁内500（图纸注明除外）

7、    因楼板留孔使板受力筋无法穿过且孔宽＜300时，板受力筋1：6的弯度绕孔穿过。（此处板肋内受力筋可等面积代换以减少钢筋根数）

8、    应采取切实有效的措施固定空心管，防止其移动和上浮，本工程可采用2φ10抗浮钢筋或其他可靠措施
